Classificazioni IP e NEMA: come possono guidare la scelta dello sfiato

Un aspetto cruciale per la selezione dello sfiato consiste nella definizione del livello di protezione richiesto dall'applicazione, dal dispositivo o dall'involucro. Per la definizione dei gradi di protezione, esistono due standard diffusi, uno internazionale e l'altro essenzialmente applicabile in Nord America:

• Lo standard di protezione in ingresso (IP) (IEC-60529)
  Questo standard internazionale, comunemente denominato "grado IP", definisce il grado di protezione di un involucro nei confronti di:
  • corpi estranei solidi (accesso a parti pericolose e protezione contro corpi estranei solidi)
  • ingresso di acqua
  Gli sfiati con grado di protezione IP offrono livelli specifici di protezione contro l'ingresso di particelle o liquidi.
• Lo standard NEMA 250 per la protezione degli involucri elettrici
  Questo standard nordamericano, elaborato dalla National Electrical Manufacturers Association (NEMA), definisce il grado di protezione di un involucro elettrico nei confronti di:
  • ingresso di particelle o liquidi
  • contatto accidentale da parte del personale
  Il NEMA 250 prevede anche molti altri requisiti, come la costruzione dell'involucro e la sua resistenza ad altre condizioni ambientali.

Sebbene sia l'IP che il NEMA definiscano la resistenza all'ingresso di corpi solidi e fluidi, gli standard non sono identici: le classificazioni degli involucri NEMA prevedono collaudi aggiuntivi non inclusi nell'IP. Per questo motivo, le classificazioni IP non possono essere "convertite" in classificazioni NEMA. Tuttavia, esistono dei gradi di protezione NEMA minimi che soddisfano o superano un determinato codice IP.

Se i vostri progetti devono soddisfare gli standard per gli involucri classificati NEMA o IP, i nostri rappresentanti e ingegneri applicativi possono aiutarvi a scegliere la soluzione di sfiato ottimale. Non vediamo l'ora di collaborare con voi alla progettazione, ai collaudi, fino all'integrazione nella produzione, per soddisfare le vostre esigenze.

CONTATTACI

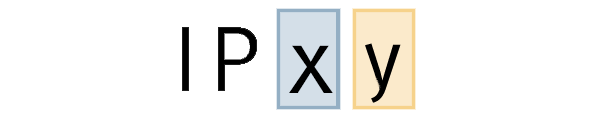

Le classificazioni IP in genere utilizzano un codice a due cifre, come "IP68", per specificare il tipo e il livello di protezione ambientale offerto da un involucro.

Codice delle classificazioni della protezione ingresso

Quando si sceglie uno sfiato per soddisfare i requisiti del proprio involucro con grado di protezione IP, è essenziale considerare fattori quali il design dell'involucro, le dimensioni dello sfiato e le sfide ambientali. Tutti influiscono sulla capacità di uno sfiato di soddisfare un determinato grado di protezione IP in un'applicazione specifica. Ad esempio:

• Gli alloggiamenti elettronici IP65 non devono lasciar penetrare polvere e devono resistere a getti d'acqua a bassa pressione: questo livello di protezione è necessario per applicazioni come l'illuminazione ambientale esterna intorno alle fontane o i pannelli solari residenziali che possono essere lavati periodicamente.
• Un involucro per esterni IP66 non lascia penetrare polvere e resiste a getti d'acqua ad alta pressione provenienti da tutte le direzioni. È il grado di protezione necessario per le applicazioni che potrebbero venire pulite frequentemente con spruzzi ad alta pressione, come gli involucri per l'illuminazione delle vetrine commerciali o i veicoli industriali.
• Lo sfiato IP67 non consente l'ingresso di polvere e resiste all'immersione temporanea in massimo un metro d'acqua: è l'ideale per le apparecchiature per impieghi gravosi che possono attraversare raccolte d'acqua o fossi, nonché per le apparecchiature di telecomunicazione in luoghi che possono essere soggetti a forti scrosci di pioggia o ristagni d'acqua temporanei.
• L'involucro elettrico IP68 non consente la penetrazione di polvere e resiste all'immersione continua in acqua fino a 2 metri di profondità, per periodi di tempo variabili. Questo livello di protezione è indicato per le applicazioni che richiedono una durata prolungata, nonostante l'esposizione all'acqua.

I materiali e la costruzione dei nostri sfiati sono rigorosamente testati per soddisfare o superare gli standard IP per la protezione da polvere, spruzzi e immersione.

Se il dispositivo e l'involucro devono soddisfare gli standard IP64, IP65, IP67, IP68 o IP69k, i nostri rappresentanti e ingegneri applicativi possono aiutarvi a scegliere la soluzione di sfiato ottimale.

CONTATTACI

Le classificazioni degli involucri NEMA utilizzano una scala numerica, da 1 a 13, per specificare i tipi e i livelli di protezione ambientale fornita da un involucro all'elettronica interna.

Questa tabella riassume brevemente i livelli di protezione tipicamente richiesti per sigillare o ventilare gli involucri che contengono componenti elettronici. Le definizioni complete, le caratteristiche e i criteri di prova per tutti i tipi di involucri NEMA sono disponibili su www.nema.org.

Se la vostra applicazione deve soddisfare i requisiti delle custodie NEMA con sfiato, i nostri rappresentanti e ingegneri applicativi possono aiutarvi a scegliere la soluzione ottimale.
