Panoramica

Connettività più affidabile con una riduzione dei costi di produzione e manutenzione
Sfiati GORE® per sistemi di telecomunicazione - applicazioni

Gli odierni sistemi di telecomunicazione mirano a una connettività affidabile ovunque, richiedendo più apparecchiature in ubicazioni remote e maggiore esposizione a condizioni ambientali estreme.

I dispositivi di protezione e sfiato GORE possono prolungare la vita utile delle apparecchiature di telecomunicazione, riducendo i costi di manutenzione, le richieste di riparazione in garanzia e la frustrazione del cliente perché:

  • gestiscono in maniera efficiente i differenziali di pressione all'interno dell'alloggiamento delle apparecchiature
  • prevengono la condensa evitando che vengano danneggiati i componenti elettronici sensibili
  • riducono la tensione sulle guarnizioni dell'alloggiamento
  • bloccano l'ingresso di pioggia, umidità, particelle portate dal vento e altri agenti contaminanti
  • eliminano la necessità di alloggiamenti “rinforzati”, riducendo i costi e il peso

Gore, leader globale nella tecnologia di sfiato, vanta oltre 15 anni nello sviluppo di soluzioni di sfiato personalizzate per il settore delle telecomunicazioni. I nostri team globali di ricerca e sviluppo e di progettazione possono collaborare con i clienti dalla progettazione iniziale dei prodotti fino alla creazione di prototipi, al campionamento, al test e all'integrazione in produzione.

Perché sistemi di sfiato?

Gli involucri elettronici installati in ambienti esterni sono esposti a una vasta gamma di rischi ambientali che possono compromettere le prestazioni, l'affidabilità e le aspettative di durata dei delicati componenti elettronici che essi contengono.

Problemi dei dispositivi elettronici per esterni:

Guarnizioni danneggiate

Involucro sigillato

I differenziali di pressione vengono a crearsi quando un involucro sigillato è esposto a cambiamenti rapidi, estremi o ricorrenti delle condizioni ambientali. Cambiamenti di temperatura estremi (un temporale improvviso in una giornata calda e assolata), cambiamenti di altitudine (durante i trasferimenti) oppure il ciclo continuo di surriscaldamento e raffreddamento di una fonte di calore interna sono tutte condizioni che possono causare un differenziale di pressione all'interno di un involucro sigillato. Una rapida diminuzione della temperatura, ad esempio, può creare un vuoto all'interno dell'involucro. Se questo differenziale di pressione non viene eliminato, il vuoto esercita una sollecitazione continua sulle guarnizioni dell'alloggiamento. Con il passare del tempo, questo può danneggiare la guarnizione, consentendo all'umidità e ad altri agenti contaminanti, quali polvere, sporcizia e altre particelle di penetrare all'interno.

Condensa

Il vapore si codensa

Oltre alle guarnizioni danneggiate, l'umidità può penetrare all'interno degli involucri mediante diffusione, il processo mediante il quale il vapore penetra mediante movimento molecolare naturale attraverso le pareti di un involucro polimerico. Quando il vapore penetra all'interno di un involucro sigillato e non ha alcuna via di uscita, si condensa in uno stato liquido. Se questa condensa rimane all'interno dell'involucro sigillato, può compromettere il funzionamento delle lenti e corrodere i delicati componenti elettronici e i contatti della batteria.

Soluzioni affidabili con i dispositivi di protezione e sfiato GORE:

Equalizzazione della pressione per proteggere gli involucri e le guarnizioni degli alloggiamenti

I dispositivi di protezione e sfiato GORE equalizzano rapidamente i differenziali di pressione all'interno degli involucri sigillati, impedendo in maniera efficace gli accumuli di pressione o vuoti interni che esercitano sollecitazioni sulle guarnizioni degli involucri. Negli alloggiamenti non provvisti di sfiati, i differenziali di pressione di appena 70 mbar (1 psi) possono causare perdite delle guarnizioni dopo cicli di temperatura ripetuti. Gli sfiati GORE assicurano protezione contro la rottura prematura delle guarnizioni, preservando l'integrità dell'involucro.

Equalizzazione della pressione per proteggere gli involucri e le guarnizioni degli alloggiamenti

Prevenzione delle contaminazioni per proteggere i componenti elettronici

I dispositivi di protezione e sfiato GORE impediscono in maniera affidabile l'ingresso di una vasta gamma di agenti contaminanti, dalla pioggia e gli insetti fino alla polvere, alla sporcizia, alla sabbia e ad altre particelle. Tuttavia, questi consentono alle molecole d'aria di passare, impedendo la formazione di vuoti che possono attirare all'interno agenti contaminanti esterni. Grazie agli sfiati Gore, i componenti offrono affidabilità in termini di prestazioni con minori costi di garanzia e manutenzione.

L'aria passa attraverso la membrana

Riduzione della condensa per la protezione contro la corrosione

I dispositivi di protezione e sfiato GORE consentono la diffusione delle molecole di vapore acqueo attraverso la membrana microporosa e di uscire liberamente dall'involucro. Grazie alla riduzione della quantità di umidità interna, le superfici interne, come le lenti, sono protette dalla condensa e i componenti elettronici sono protetti dalla rottura prematura dovuta alla corrosione.

Le molecole di gas passano attraverso la membrana

Protezione contro pericolosi accumuli di gas

Durante il normale funzionamento e i cicli di ricarica, le batterie possono generare calore ed emettere idrogeno o altri gas. Questo può creare una situazione pericolosa o il rischio di esplosioni. I dispositivi di protezione e sfiato GORE dissipano in maniera efficace le molecole di gas pericolose. Equalizzando continuamente la pressione tra l'interno e l'esterno del vano batteria, essi riducono i rischi di esplosione, costituendo allo stesso momento un'efficace barriera contro liquidi e particelle.

Le molecole di gas passano attraverso la membrana

Applicazioni

Soluzioni di sfiato per applicazioni di telecomunicazione differenti

Visualizza la nostra brochure sulla panoramica delle telecomunicazioni interattiva per vedere come i dispositivi di protezione e sfiato GORE possono migliorare l'affidabilità dei sistemi di telecomunicazione.

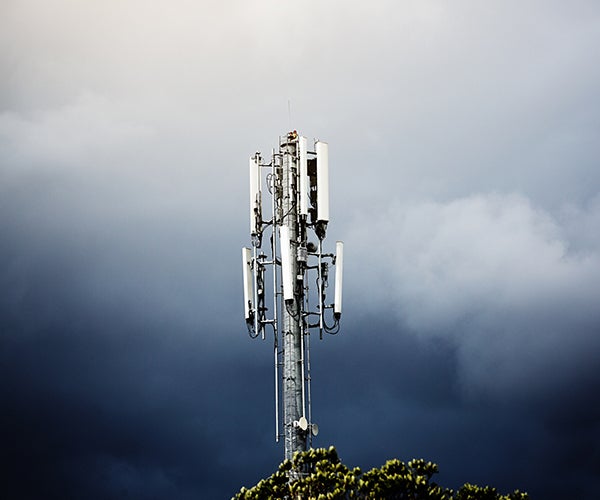

Involucri elettronici sul tetto della torre
Involucri elettronici sul tetto della torre L'acqua può causare corrosione e cortocircuiti nei componenti elettronici degli involucri sul tetto della torre. Permettendo al vapore acqueo di diffondersi facilmente, i dispositivi di protezione e sfiato GORE riducono la potenziale formazione di condensa che porta a corrosione e cortocircuiti.
Alloggiamento della batteria della stazione radio base
Alloggiamento della batteria della stazione radio base Per impedire potenziali esplosioni, i gas di idrogeno delle batterie devono avere una via di uscita. Il continuo flusso d'aria dei dispositivi di protezione e sfiato GORE consente ai gas di fuoriuscire dall'unità creando al tempo stesso una barriera contro gli agenti contaminanti.
Small Cell Nodes
Small Cell Nodes Gli alloggiamenti in plastica di solito utilizzati nei nodi small cell sono più esposti ai problemi di equalizzazione della pressione. Le soluzioni di sfiato Gore proteggono i componenti elettronici dai danni dell'acqua e sono conformi agli standard ambientali.
Motori di inclinazione delle antenne
Motori di inclinazione delle antenne Possono verificarsi dei guasti ai componenti meccanici dei motori delle antenne quando sono esposti a liquidi o altri agenti contaminanti. I dispositivi di protezione e sfiato GORE forniscono una barriera contro i liquidi e altri agenti contaminanti che possono portare alla corrosione.
Sistemi di copertura
Sistemi di copertura L'ingresso dell'acqua può compromettere l'integrità del segnale dei dispositivi di copertura come ripetitori e dispositivi di backhaul, inclusi ponti radio punto-punto e radio a microonde. Mediante l'equalizzazione della pressione all'interno dell'alloggiamento del dispositivo, i dispositivi di protezione e sfiato GORE impediscono la formazione di tensione sulle guarnizioni dell'alloggiamento prevenendo così l'ingresso dell'acqua.

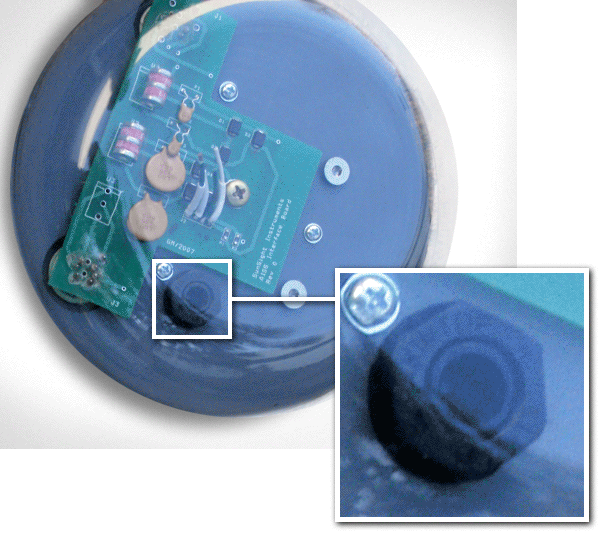

Sensori montati sulla torre
Sensori montati sulla torre I rapidi cambiamenti di temperatura creano un vuoto all'interno del sensore, che può causare la rottura delle guarnizioni. Il vapore dell'umidità può entrare e condensare nella cupola del sensore, ostruendo la luce solare e compromettendo le misurazioni del sensore. I dispositivi di protezione e sfiato GORE equalizzano la pressione e impediscono la formazione di vuoti che compromettono l'integrità delle guarnizioni.



Confronto prodotti

NUOVO GORE® PolyVent XS

NUOVO GORE® PolyVent XS:

Progettazioni più lineari grazie a sfiati del 30% più piccoli. Scopri di più.

MIGLIORATO: GORE<sup>®</sup> PolyVent Stainless Steel

MIGLIORATO: GORE® PolyVent Stainless Steel

Ora resistente agli impatti meccanici. Valutate tutte le opzioni della serie di sfiati filettati.

* La classificazione IK10 è relativa a questo sfiato GORE®, non al dispositivo.

Serie di sfiati filettati

Gli sfiati filettati offrono una protezione duratura contro acqua, cristalli di sale e liquidi corrosivi anche dopo l'immersione. La filettatura e l'O-ring assicurano maggiore stabilità meccanica, e la stabilità idrolitica del materiale fornisce una resistenza contro i raggi ultravioletti e le temperature elevate, garantendo durata e vita del prodotto prolungate. Progettati per essere facilmente installati in qualsiasi applicazione, questi sfiati robusti sono disponibili in diversi modelli:

GORE PolyVent XS GORE® PolyVent XS
ha un profilo con ingombro ridotto e compatto che soddisfa i più rigorosi standard prestazionali del settore e lo rende il prodotto ideale per gli attuali involucri di piccole dimensioni (fino a due litri).
GORE PolyVent Standard GORE® PolyVent Standard (M12x1 e M12x1,5)
offre uno sfiato affidabile per volumi fino a 5 l ed è disponibile in due colori e due misure della filettatura per spessori parete differenti, con o senza controdado. La filettatura più lunga (M12x1,5) può essere installata con o senza il controdado.
GORE PolyVent High Airflow GORE® PolyVent High Airflow (M12x1,5)
offre lo stesso livello di protezione della versione “Standard”, ma con un flusso d’aria quasi 10 volte superiore. Per involucri fino a 50 l, consente di gestire agevolmente i forti differenziali di pressione causati da condizioni climatiche estreme.
GORE PolyVent XL GORE® PolyVent XL
assicura un flusso d’aria straordinariamente elevato in involucri extra-large (volumi fino a 200 l) e soddisfa gli standard industriali più rigorosi, inclusa la resistenza solare (IEC 62108).
GORE® PolyVent Stainless Steel MIGLIORATO: GORE® PolyVent Stainless Steel
ora con classificazione IK10, fornisce la massima resistenza agli impatti meccanici, nonché una durata eccezionale e resistenza alla corrosione e agli attacchi chimici, per proteggere efficacemente involucri fino a 20 litri negli ambienti più ostili.
GORE PolyVent Ex+ GORE® PolyVent Ex+
è certificato IECEx e ATEX per apparecchiature che operano in ambienti potenzialmente esplosivi e offre prestazioni di sfiato eccezionali per involucri con volume fino a 20 litri.

Serie di sfiati a scatto

Gli sfiati a scatto offrono prestazioni di sfiato eccellenti oltre a protezione prolungata e costante in ambienti estremamente difficili. Progettati specificatamente per le applicazioni di produzione ad alta velocità, questi sfiati possono essere installati rapidamente con apparecchiature parzialmente o completamente automatizzate. La maggior parte dei prodotti di questa serie è contrassegnata singolarmente tramite laser per assicurare la completa tracciabilità. Sono disponibili quattro modelli per soddisfare le esigenze di alloggiamenti di diverse dimensioni e fornire velocità di equalizzazione della pressione differenti:

GORE PolyVent InSet GORE® PolyVent Hysi
offre un'integrazione rapida ed economica e l'opzione di montaggio dall'interno per un'installazione praticamente invisibile. Per involucri di volumi fino a 2 litri.
GORE PolyVent XS NUOVO: GORE® PolyVent XS
è più piccolo del 30% rispetto alla PolyVent Standard, per involucri leggeri con pareti sottili e volumi fino a 5 litri.
GORE PolyVent Standard GORE® PolyVent Standard
offre prestazioni affidabili in molte applicazioni, per involucri con volumi fino a 5 litri.
GORE PolyVent High Airflow GORE® PolyVent High Airflow,
in versioni idrofobiche e oleofobiche, offre un elevato flusso d'aria per involucri con volumi fino a 30 litri.

Serie di sfiati adesivi

Gli sfiati adesivi a basso profilo forniscono opzioni di integrazione flessibili per quasi tutte le applicazioni. Possono essere installati in modo rapido e semplice nella parte interna o esterna di un involucro, mediante processi manuali o automatizzati. Sebbene questi sfiati possano essere facilmente personalizzabili per soddisfare le esigenze e la geometria di un'applicazione specifica, la nostra gamma di prodotti standard offre un'ampia varietà di dimensioni, modelli e strutture.

I clienti che utilizzano prodotti non elencati, sono pregati di contattarci.

GORE Adhesive Vent VE7 Sfiati adesivi GORE® Adhesive Vent serie VE7
Per le custodie con superfici ruvide o lisce. Questi dispositivi sono resistenti e totalmente realizzati in membrana. Offrono un’elevata stabilità alla temperatura.
GORE Adhesive Vent VE8

Sfiati adesivi GORE® Adhesive Vent serie VE8
Sfiati per applicazioni con montaggio dall'interno degli alloggiamenti e che richiedono un flusso d'aria elevato ed oleorepellenza.

GORE Adhesive Vent VE9

Sfiati adesivi GORE® Adhesive Vent serie VE9
Per le custodie con superfici ruvide o lisce. Questi dispositivi sono resistenti e totalmente realizzati in membrana. Offrono un’elevata stabilità alla temperatura e sono progettati per avere un elevato flusso d'aria.

News recenti

Comunicato stampa

Il nuovo GORE® PolyVent XS: più spazio per le nuove soluzioni di progettazione di involucri più piccoli e leggeri

Postato Ottobre 1, 2018

MONACO, Germania (2 ottobre 2018) – W. L. Gore & Associates (Gore) presenta GORE® PolyVent XS: un dispositivo di sfiato a scatto del 30% più piccolo rispetto al PolyVent standard. GORE PolyVent XS, l'ultimo arrivato nella gamma dei dispositivi di protezione e sfiato GORE, offre alti livelli di performance e durata, e grazie alle dimensioni più compatte, consente un maggior numero di opzioni di posizionamento dello sfiato in fase di progettazione di involucri più piccoli e leggeri per l'elettronica outdoor.

Novità

Il nuovo GORE® PolyVent XS è di dimensioni ridotte del 30%, per offrire maggiori opzioni di progettazione e un'integrazione più semplice in sistemi di elettronica outdoor più compatti e con pareti più sottili

Postato Settembre 30, 2018

GORE® Protective Vents aggiunge PolyVent XS ai suoi dispositivi di protezione e sfiato, per i progettisti che desiderano esaltare l'estetica degli involucri moderni, più piccoli e leggeri e dalle pareti più sottili. Più compatto del 30% circa in tutte le dimensioni rispetto ai dispositivi di sfiato a scatto Gore Standard e a quelli a flusso d'aria elevato, PolyVent XS ha un diametro e una “testa” più ridotti per contenere l'ingombro esterno, tanto da risultare praticamente invisibile una volta installato. Gli steli più corti, inoltre, garantiscono anche un minore ingombro interno, con conseguente maggiore spazio e flessibilità di progettazione.

Comunicato stampa

NUOVO GORE® POLYVENT EX+

Postato Novembre 29, 2017

MONACO, GERMANIA (29 novembre 2017) – W. L. Gore & Associates è orgogliosa di annunciare l'introduzione di GORE® PolyVent Ex+. La nostra più recente aggiunta alla serie di dispositivi di protezione e sfiato filettati è certificata in conformità agli standard di sicurezza antiesplosione IECEx e ATEX. Questa scelta è volta ad alleggerire le pratiche di certificazione per i clienti, agevolando la vendita dei loro prodotti a livello globale e consentendo un risparmio tangibile sulle spese di laboratorio e di collaudo. In più, grazie al suo design unico, PolyVent Ex+ garantisce un livello prestazionale superiore sul piano della protezione.

Novità

Nuovo GORE® PolyVent Ex+: certificato antiesplosione IECEx/ATEX

Postato Novembre 27, 2017

Il nuovo GORE® PolyVent Ex+ aggiunge ai dispositivi di protezione e sfiato filettati GORE® la protezione antiesplosione in conformità a IECEx e ATEX. GORE® PolyVent Ex+ offre caratteristiche plus (+) aggiuntive che assicurano la performance affidabile e senza compromessi necessaria al prodotto per affrontare ambienti ostili, migliorando sensibilmente l'aspetto della sicurezza a lungo termine, sia per gli operatori sia per l'apparecchiatura.
