Panoramica

Dispositivi di sfiato per migliorare prestazioni, valore e profitti
Sfiati GORE per impianti di generazione di energia solare - applicazioni

Gli impianti di generazione di energia solare devono affrontare diverse sfide rappresentate dalle mutevoli esigenze generate dalle tecnologie in evoluzione, dalle condizioni operative difficili che possono minacciare le prestazioni e dalle richieste da parte del cliente di una vita utile ultradecennale.

Le avanzate soluzioni di sfiato di Gore consentono di ridurre la complessità della progettazione e i costi di fabbricazione mantenendo al tempo stesso un'efficienza del sistema più elevata per la lunga durata che i clienti si aspettano.

I dispositivi di protezione e sfiato GORE per gli alloggiamenti degli impianti di generazione di energia solare sono stati progettati per fornire prestazioni più elevate a lungo termine, consentendo agli impianti di fare lo stesso. Gli sfiati Gore:

  • forniscono una rapida equalizzazione della pressione per garantire alle guarnizioni di mantenere il livello originale di classificazione IP (Ingress Protection) nel corso della vita del prodotto
  • bloccano l'ingresso di liquidi e agenti contaminanti come sali, sabbia o polvere
  • diffondono il vapore acqueo in maniera più efficiente, riducendo i danni derivanti dalla condensa e migliorando la potenza d'uscita dei sistemi
  • sono disponibili nel formato filettato, a scatto o con membrana a saldare per una facile integrazione in qualsiasi modello di alloggiamento
  • sono stati testati e comprovati per soddisfare gli standard mondiali di protezione degli involucri più rigorosi inclusi Underwriters Laboratory (UL), Associazione di controllo tecnico (Technischer Überwachungsverein,TÜV) e Commissione elettrotecnica internazionale (International Electrotechnical Commission,(IEC).

Perché sistemi di sfiato?

Gli involucri elettronici installati in ambienti esterni sono esposti a una vasta gamma di rischi ambientali che possono compromettere le prestazioni, l'affidabilità e le aspettative di durata dei delicati componenti elettronici che essi contengono.

Problemi dei dispositivi elettronici per esterni:

Guarnizioni danneggiate

Involucro sigillato

I differenziali di pressione vengono a crearsi quando un involucro sigillato è esposto a cambiamenti rapidi, estremi o ricorrenti delle condizioni ambientali. Cambiamenti di temperatura estremi (un temporale improvviso in una giornata calda e assolata), cambiamenti di altitudine (durante i trasferimenti) oppure il ciclo continuo di surriscaldamento e raffreddamento di una fonte di calore interna sono tutte condizioni che possono causare un differenziale di pressione all'interno di un involucro sigillato. Una rapida diminuzione della temperatura, ad esempio, può creare un vuoto all'interno dell'involucro. Se questo differenziale di pressione non viene eliminato, il vuoto esercita una sollecitazione continua sulle guarnizioni dell'alloggiamento. Con il passare del tempo, questo può danneggiare la guarnizione, consentendo all'umidità e ad altri agenti contaminanti, quali polvere, sporcizia e altre particelle di penetrare all'interno.

Condensa

Il vapore si codensa

Oltre alle guarnizioni danneggiate, l'umidità può penetrare all'interno degli involucri mediante diffusione, il processo mediante il quale il vapore penetra mediante movimento molecolare naturale attraverso le pareti di un involucro polimerico. Quando il vapore penetra all'interno di un involucro sigillato e non ha alcuna via di uscita, si condensa in uno stato liquido. Se questa condensa rimane all'interno dell'involucro sigillato, può compromettere il funzionamento delle lenti e corrodere i delicati componenti elettronici e i contatti della batteria.

Soluzioni affidabili con i dispositivi di protezione e sfiato GORE:

Equalizzazione della pressione per proteggere gli involucri e le guarnizioni degli alloggiamenti

I dispositivi di protezione e sfiato GORE equalizzano rapidamente i differenziali di pressione all'interno degli involucri sigillati, impedendo in maniera efficace gli accumuli di pressione o vuoti interni che esercitano sollecitazioni sulle guarnizioni degli involucri. Negli alloggiamenti non provvisti di sfiati, i differenziali di pressione di appena 70 mbar (1 psi) possono causare perdite delle guarnizioni dopo cicli di temperatura ripetuti. Gli sfiati GORE assicurano protezione contro la rottura prematura delle guarnizioni, preservando l'integrità dell'involucro.

Equalizzazione della pressione per proteggere gli involucri e le guarnizioni degli alloggiamenti

Prevenzione delle contaminazioni per proteggere i componenti elettronici

I dispositivi di protezione e sfiato GORE impediscono in maniera affidabile l'ingresso di una vasta gamma di agenti contaminanti, dalla pioggia e gli insetti fino alla polvere, alla sporcizia, alla sabbia e ad altre particelle. Tuttavia, questi consentono alle molecole d'aria di passare, impedendo la formazione di vuoti che possono attirare all'interno agenti contaminanti esterni. Grazie agli sfiati Gore, i componenti offrono affidabilità in termini di prestazioni con minori costi di garanzia e manutenzione.

L'aria passa attraverso la membrana

Riduzione della condensa per la protezione contro la corrosione

I dispositivi di protezione e sfiato GORE consentono la diffusione delle molecole di vapore acqueo attraverso la membrana microporosa e di uscire liberamente dall'involucro. Grazie alla riduzione della quantità di umidità interna, le superfici interne, come le lenti, sono protette dalla condensa e i componenti elettronici sono protetti dalla rottura prematura dovuta alla corrosione.

Le molecole di gas passano attraverso la membrana

Protezione contro pericolosi accumuli di gas

Durante il normale funzionamento e i cicli di ricarica, le batterie possono generare calore ed emettere idrogeno o altri gas. Questo può creare una situazione pericolosa o il rischio di esplosioni. I dispositivi di protezione e sfiato GORE dissipano in maniera efficace le molecole di gas pericolose. Equalizzando continuamente la pressione tra l'interno e l'esterno del vano batteria, essi riducono i rischi di esplosione, costituendo allo stesso momento un'efficace barriera contro liquidi e particelle.

Le molecole di gas passano attraverso la membrana

Applicazioni

Sistemi di sfiato per una vasta gamma di applicazioni per impianti solari
Scatola di giunzione
Scatola di giunzione L'acqua che penetra all'interno delle scatole di giunzione può provocare la corrosione e il cortocircuito dei componenti elettronici. Mediante l'equalizzazione della pressione all'interno della scatola, i dispositivi di protezione e sfiato GORE evitano la sollecitazione delle guarnizioni dell'alloggiamento prevenendo così l'ingresso dell'acqua.

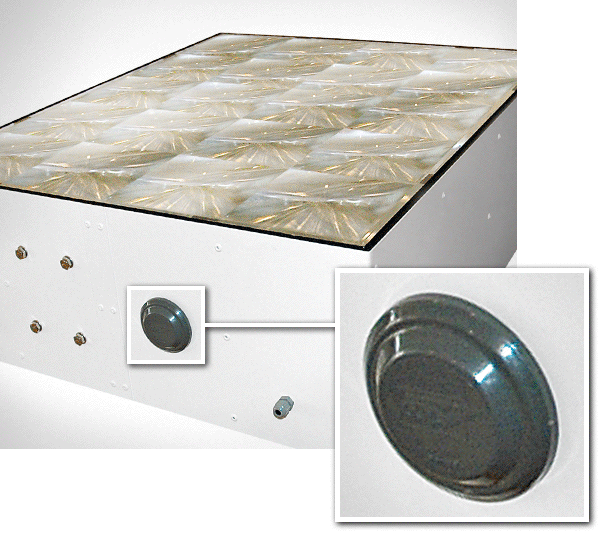

Moduli CPV
Moduli CPV Date le loro dimensioni notevoli, i moduli CPV risultano particolarmente esposti ai differenziali di pressione causati dai cambiamenti di temperatura. L'installazione dei dispositivi di protezione e sfiato GORE nell'alloggiamento consente di equalizzare la pressione e aumentare l'efficienza.
String Combiner Box
String Combiner Box Indipendentemente dalle dimensioni e dal volume della scatola di giunzione dei generatori, Gore è in grado di personalizzare una soluzione di sfiato per garantire l'affidabilità delle guarnizioni e dei giunti proteggendo così i connettori dai cortocircuiti causati dall'acqua.
Sistema di tracking
Sistema di tracking L'esposizione all'acqua e ad altri agenti contaminanti può danneggiare i componenti meccanici del sistema di tracking. I dispositivi di protezione e sfiato GORE forniscono una barriera contro i liquidi e altri agenti contaminanti che possono portare alla corrosione.
Microinverter/Inverter di stringa
Microinverter/Inverter di stringa I componenti elettronici sensibili all'interno del microinverter/inverter di stringa possono venire danneggiati rapidamente dalla corrosione. I dispositivi di protezione e sfiato GORE impediscono il deterioramento fornendo una barriera resistente che protegge da acqua, oli e altri liquidi.
Apparecchiatura di monitoraggio
Apparecchiatura di monitoraggio La condensa può compromettere le prestazioni dei componenti di controllo. Grazie al miglioramento della distribuzione del vapore acqueo, i dispositivi di protezione e sfiato GORE riducono la potenziale formazione di condensa all'interno degli involucri.



Confronto prodotti

NUOVO GORE® PolyVent XS

NUOVO GORE® PolyVent XS:

Progettazioni più lineari grazie a sfiati del 30% più piccoli. Scopri di più.

MIGLIORATO: GORE<sup>®</sup> PolyVent Stainless Steel

MIGLIORATO: GORE® PolyVent Stainless Steel

Ora resistente agli impatti meccanici. Valutate tutte le opzioni della serie di sfiati filettati.

* La classificazione IK10 è relativa a questo sfiato GORE®, non al dispositivo.

Serie di sfiati filettati

Gli sfiati filettati offrono una protezione duratura contro acqua, cristalli di sale e liquidi corrosivi anche dopo l'immersione. La filettatura e l'O-ring assicurano maggiore stabilità meccanica, e la stabilità idrolitica del materiale fornisce una resistenza contro i raggi ultravioletti e le temperature elevate, garantendo durata e vita del prodotto prolungate. Progettati per essere facilmente installati in qualsiasi applicazione, questi sfiati robusti sono disponibili in diversi modelli:

GORE PolyVent XS GORE® PolyVent XS
ha un profilo con ingombro ridotto e compatto che soddisfa i più rigorosi standard prestazionali del settore e lo rende il prodotto ideale per gli attuali involucri di piccole dimensioni (fino a due litri).
GORE PolyVent Standard GORE® PolyVent Standard (M12x1 e M12x1,5)
offre uno sfiato affidabile per volumi fino a 5 l ed è disponibile in due colori e due misure della filettatura per spessori parete differenti, con o senza controdado. La filettatura più lunga (M12x1,5) può essere installata con o senza il controdado.
GORE PolyVent High Airflow GORE® PolyVent High Airflow (M12x1,5)
offre lo stesso livello di protezione della versione “Standard”, ma con un flusso d’aria quasi 10 volte superiore. Per involucri fino a 50 l, consente di gestire agevolmente i forti differenziali di pressione causati da condizioni climatiche estreme.
GORE PolyVent XL GORE® PolyVent XL
assicura un flusso d’aria straordinariamente elevato in involucri extra-large (volumi fino a 200 l) e soddisfa gli standard industriali più rigorosi, inclusa la resistenza solare (IEC 62108).
GORE® PolyVent Stainless Steel MIGLIORATO: GORE® PolyVent Stainless Steel
ora con classificazione IK10, fornisce la massima resistenza agli impatti meccanici, nonché una durata eccezionale e resistenza alla corrosione e agli attacchi chimici, per proteggere efficacemente involucri fino a 20 litri negli ambienti più ostili.
GORE PolyVent Ex+ GORE® PolyVent Ex+
è certificato IECEx e ATEX per apparecchiature che operano in ambienti potenzialmente esplosivi e offre prestazioni di sfiato eccezionali per involucri con volume fino a 20 litri.

Serie di sfiati a scatto

Gli sfiati a scatto offrono prestazioni di sfiato eccellenti oltre a protezione prolungata e costante in ambienti estremamente difficili. Progettati specificatamente per le applicazioni di produzione ad alta velocità, questi sfiati possono essere installati rapidamente con apparecchiature parzialmente o completamente automatizzate. La maggior parte dei prodotti di questa serie è contrassegnata singolarmente tramite laser per assicurare la completa tracciabilità. Sono disponibili quattro modelli per soddisfare le esigenze di alloggiamenti di diverse dimensioni e fornire velocità di equalizzazione della pressione differenti:

GORE PolyVent InSet GORE® PolyVent Hysi
offre un'integrazione rapida ed economica e l'opzione di montaggio dall'interno per un'installazione praticamente invisibile. Per involucri di volumi fino a 2 litri.
GORE PolyVent XS NUOVO: GORE® PolyVent XS
è più piccolo del 30% rispetto alla PolyVent Standard, per involucri leggeri con pareti sottili e volumi fino a 5 litri.
GORE PolyVent Standard GORE® PolyVent Standard
offre prestazioni affidabili in molte applicazioni, per involucri con volumi fino a 5 litri.
GORE PolyVent High Airflow GORE® PolyVent High Airflow,
in versioni idrofobiche e oleofobiche, offre un elevato flusso d'aria per involucri con volumi fino a 30 litri.

Serie di sfiati adesivi

Gli sfiati adesivi a basso profilo forniscono opzioni di integrazione flessibili per quasi tutte le applicazioni. Possono essere installati in modo rapido e semplice nella parte interna o esterna di un involucro, mediante processi manuali o automatizzati. Sebbene questi sfiati possano essere facilmente personalizzabili per soddisfare le esigenze e la geometria di un'applicazione specifica, la nostra gamma di prodotti standard offre un'ampia varietà di dimensioni, modelli e strutture.

I clienti che utilizzano prodotti non elencati, sono pregati di contattarci.

GORE Adhesive Vent VE7 Sfiati adesivi GORE® Adhesive Vent serie VE7
Per le custodie con superfici ruvide o lisce. Questi dispositivi sono resistenti e totalmente realizzati in membrana. Offrono un’elevata stabilità alla temperatura.
GORE Adhesive Vent VE8

Sfiati adesivi GORE® Adhesive Vent serie VE8
Sfiati per applicazioni con montaggio dall'interno degli alloggiamenti e che richiedono un flusso d'aria elevato ed oleorepellenza.

GORE Adhesive Vent VE9

Sfiati adesivi GORE® Adhesive Vent serie VE9
Per le custodie con superfici ruvide o lisce. Questi dispositivi sono resistenti e totalmente realizzati in membrana. Offrono un’elevata stabilità alla temperatura e sono progettati per avere un elevato flusso d'aria.

Serie di sfiati a membrana saldabile

Gli sfiati a membrana saldabile sono stati progettati per applicazioni negli impianti di generazione di energia solare di basso profilo che richiedono una rapida e sicura integrazione mediante la saldatura a caldo o a ultrasuoni. Prontamente distribuibili dal rotolo, sono ideali per una produzione a velocità elevata in processi completamente o semi-automatizzati. Realizzati in una resistente membrana al 100% di ePTFE, questi sfiati sono classificati come UL 94-V0 per infiammabilità e UL 746C per la resistenza UV.

Sfiato GORE a membrana saldabile

Sfiato GORE® a membrana saldabile VE0001SLR
Per applicazioni negli impianti di generazione di energia solare che utilizzano processi di saldatura automatizzati a caldo o a ultrasuoni per ottenere il legame meccanico più duraturo alle superfici degli alloggiamenti interne o esterne.
