Istruzioni per il montaggio: GORE^® Guarnizione a nastro Serie 500

Installazione rapida e semplice

Questo video mostra come effettuare un taglio obliquo e applicare il nastro intorno alla flangia. Ti accorgerai che non è necessario essere particolarmente accurati nell’esecuzione, poiché la guarnizione è molto adattabile.

1. Selezionare la misura

Larghezza guarnizione (b_D)

Per flange a superficie rialzata e a superficie piatta

Selezionare la larghezza della guarnizione che assicura la seguente copertura:

• Flange standard EN o JIS: 30-50% della larghezza della superficie flangia.
• Flange standard ASME: 50-75% della larghezza della superficie flangia.
• Flange fuori standard: calcolare la larghezza della guarnizione per garantire un carico sufficiente.

Per flangia a linguetta e cava

• L’intera larghezza della cava deve essere coperta dalla guarnizione.
• Assicurarsi che la linguetta sia leggermente più alta della profondità della cava.

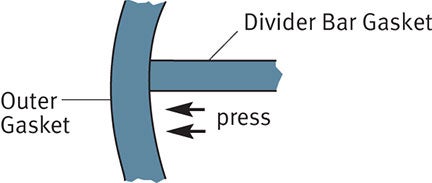

Per setti divisori negli scambiatori di calore

• La larghezza della guarnizione deve coprire l’intera larghezza del setto divisorio.

ATTENZIONE: eseguire una stima tecnica della coppia di serraggio per confermare che è possibile raggiungere un carico sulla guarnizione superiore a quanto segue:

 • 3 mm: 19 MPa
 • 6 mm: 23 MPa

Spessore guarnizione

• La maggior parte delle applicazioni richiede uno strato di 3 mm di guarnizione a nastro.
• Viceversa, per flange che presentano deviazioni > 1 mm, si consiglia la guarnizione a nastro da 6 mm.
• Se le flange presentano irregolarità superiori a 2 mm, è possibile utilizzare uno spessoramento con sovrapposizioni. In casi simili consultare un responsabile Gore.

2. Determinare il valore della coppia di serraggio

Per ottenere una tenuta affidabile, durante l'installazione è necessario applicare un carico adeguato alla guarnizione.

I valori di carico di serraggio minimi tipici per GORE Guarnizione a nastro Serie 500 sono:

• 3 mm: 19 MPa
• 6 mm: 23 MPa

Eseguire un calcolo ingegneristico per determinare il valore della coppia di serraggio per la propria applicazione specifica. Sono disponibili direttive industriali, per esempio in ASME PCC-1 Guidelines for Pressure Boundary Bolted Flange Joint Assembly, and EN 1591-1 Flanges and their Joints - Design Rules for Gasketed Circular Flange Connections - Part 1: Calculation.

3. Installare la guarnizione a nastro

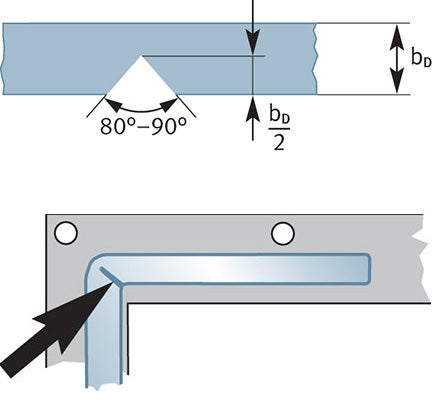

GORE Guarnizione a nastro Serie 500 può essere installata rapidamente in quattro semplici passaggi. Cliccare sotto per vedere i dettagli di queste fasi di installazione generali e la guida specifica per l'applicazione, compresi video (flange a superficie rialzata e a superficie piatta, flange a linguetta e cava, scambiatore di calore e flange rettangolari).

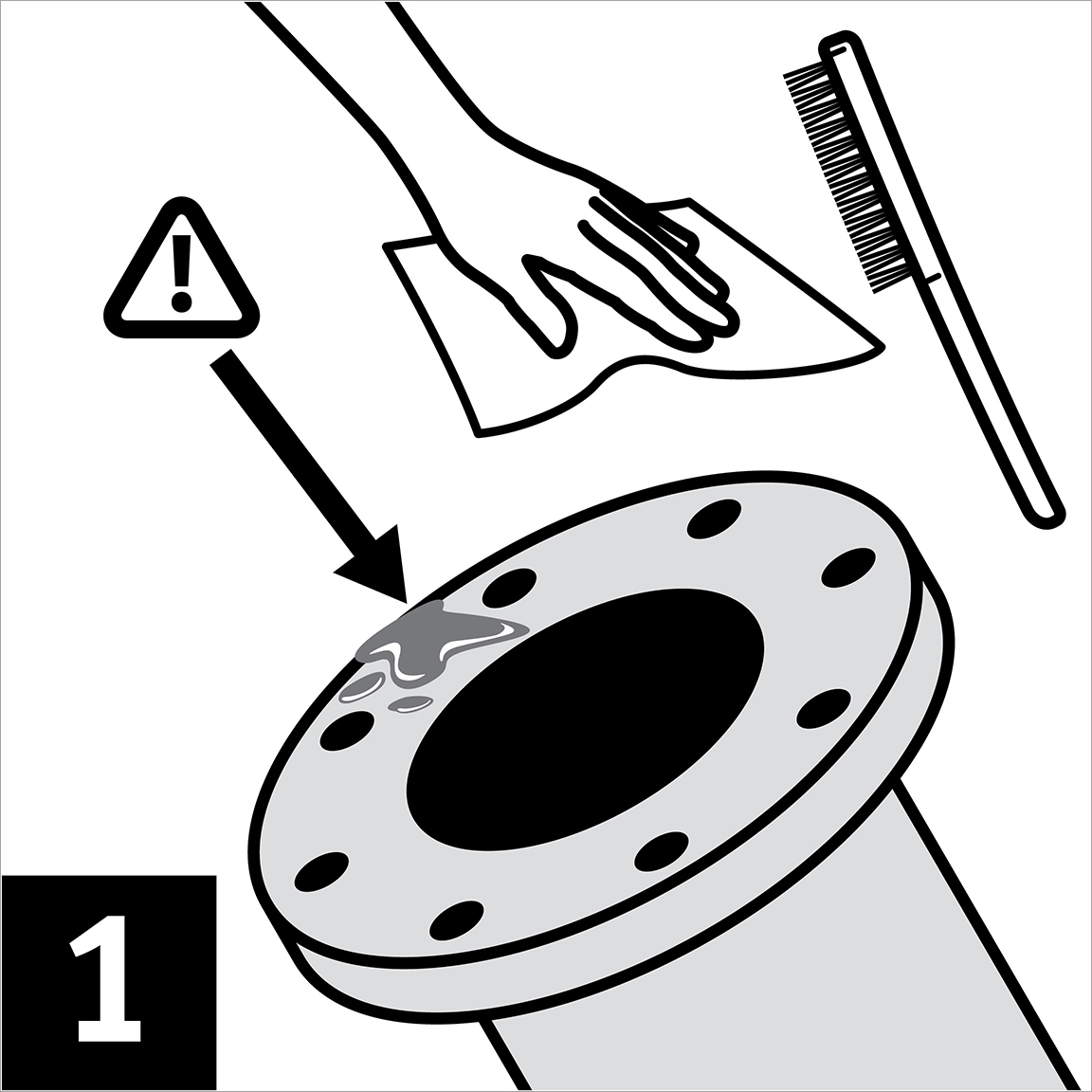

A. Preparare la flangia

• Aprire le flange almeno di 15 cm.
• Pulire perfettamente la superficie per garantire un’adesione ottimale.
• Rimuovere ogni traccia di olio, grafite e altri residui.

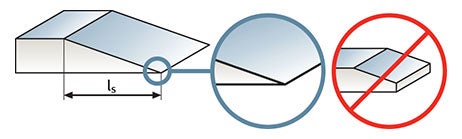

B. Eseguire il taglio obliquo iniziale

• Srotolare circa 0,5 m di guarnizione a nastro. Tagliare l’estremità con una lama affilata su una superficie pulita e stabile usando la tecnica del taglio obliquo.
• La lunghezza del taglio obliquo l_s deve corrispondere alla dimensione nella tabella che segue:

  Spessore della guarnizione	Lunghezza del taglio obliquo (ls)
  3 mm	15 - 20 mm
  6 mm	25 - 40 mm

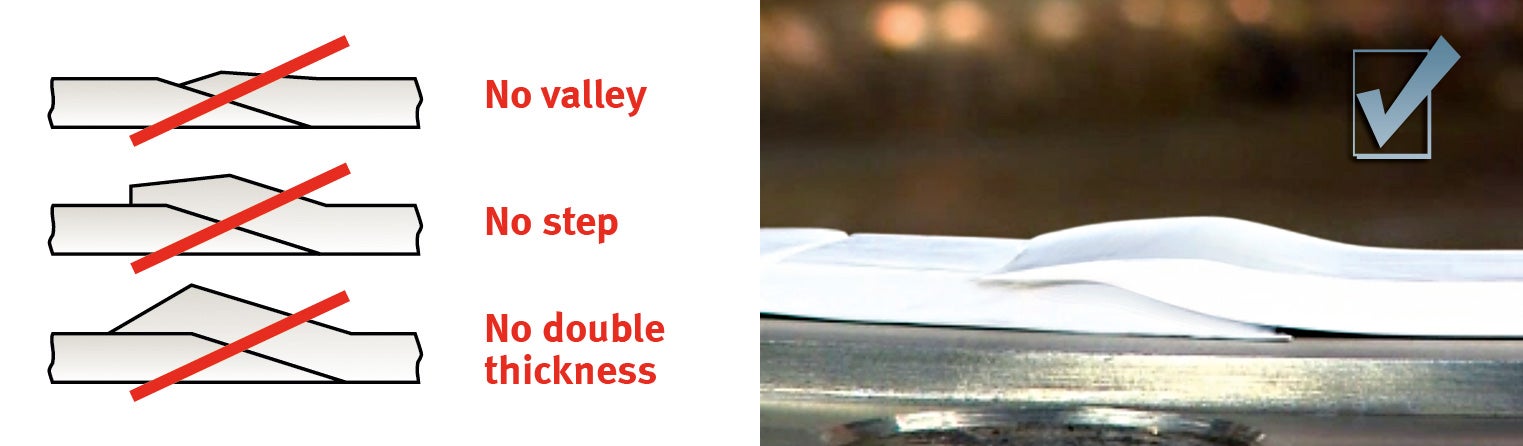

ATTENZIONE: È d'importanza cruciale che il taglio obliquo venga realizzato in modo uniforme e non presenti "gradini". Quando si utilizza un coltello indossare sempre dei guanti protettivi adeguati.

C. Applicazione della guarnizione a nastro

• Posizionare l’estremità con taglio obliquo della guarnizione a nastro vicino al bullone dal quale si è deciso di cominciare.
• Rimuovere il supporto della striscia adesiva un po’ alla volta, per evitare che questa si sporchi.

ATTENZIONE: Non applicare spray o liquidi antiadesivi alla superficie della flangia. In presenza di basse temperature, riscaldare leggermente la guarnizione a nastro prima dell’installazione.

D. Completare l’applicazione della guarnizione a nastro

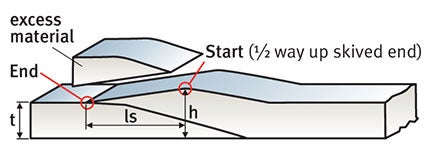

• Completare la guarnizione stendendo il nastro sull’estremità obliqua, estendendolo oltre a ~14 mm. In preparazione del secondo e ultimo taglio obliquo, identificare e marcare il punto di inizio e di fine.
• Tagliare la guarnizione ad angolo, in modo che l'altezza massima h corrisponda alla dimensione fornita dalla tabella.
• Per le flange di grandi dimensioni potrebbero rendersi necessarie più giunzioni. Le giunzioni devono essere realizzate in corrispondenza del foro di un bullone e il più lontano possibile l'una dall'altra (~180° di distanza per 2 giunzioni e 120° di distanza per 3 giunzioni).

Guida specifica per l'applicazione:

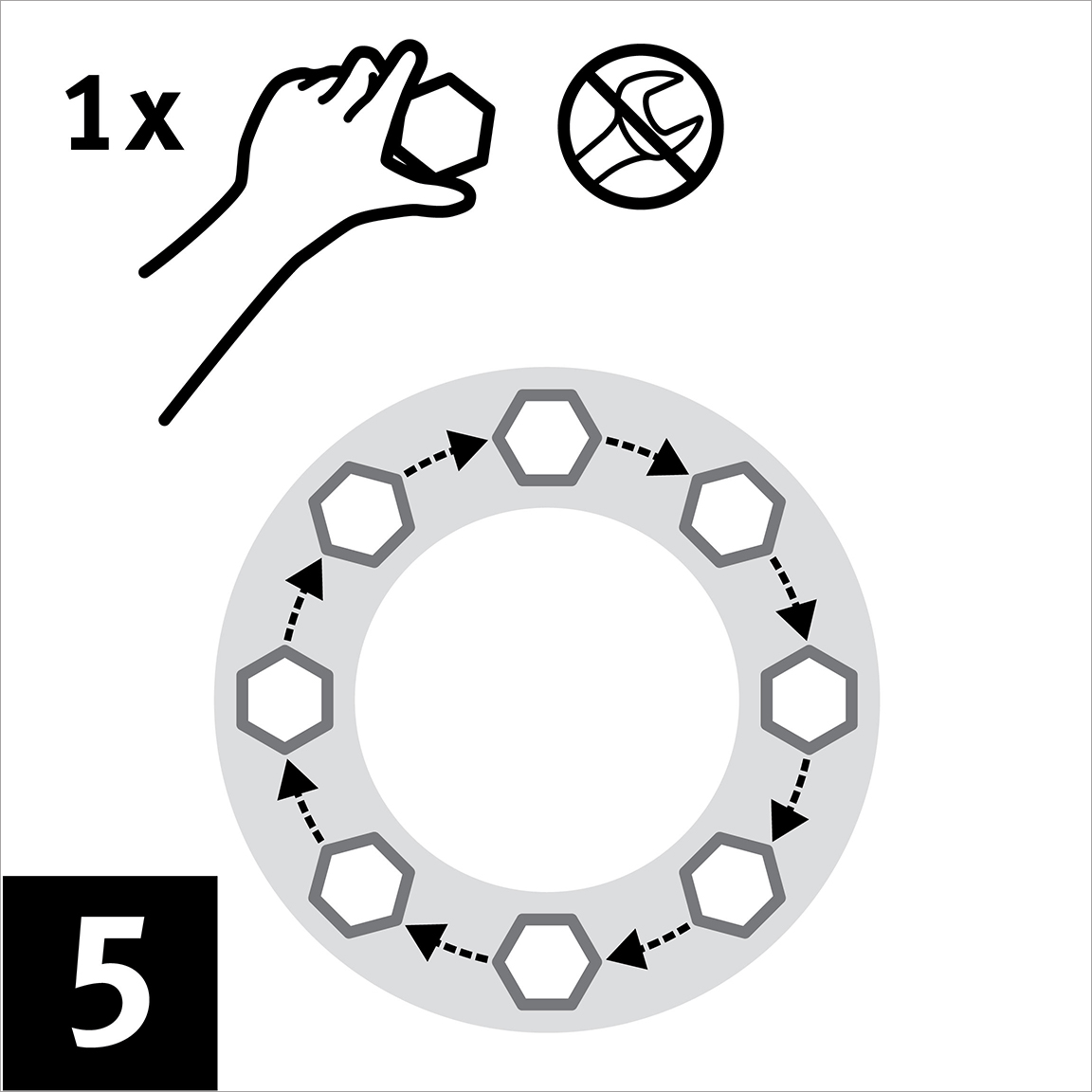

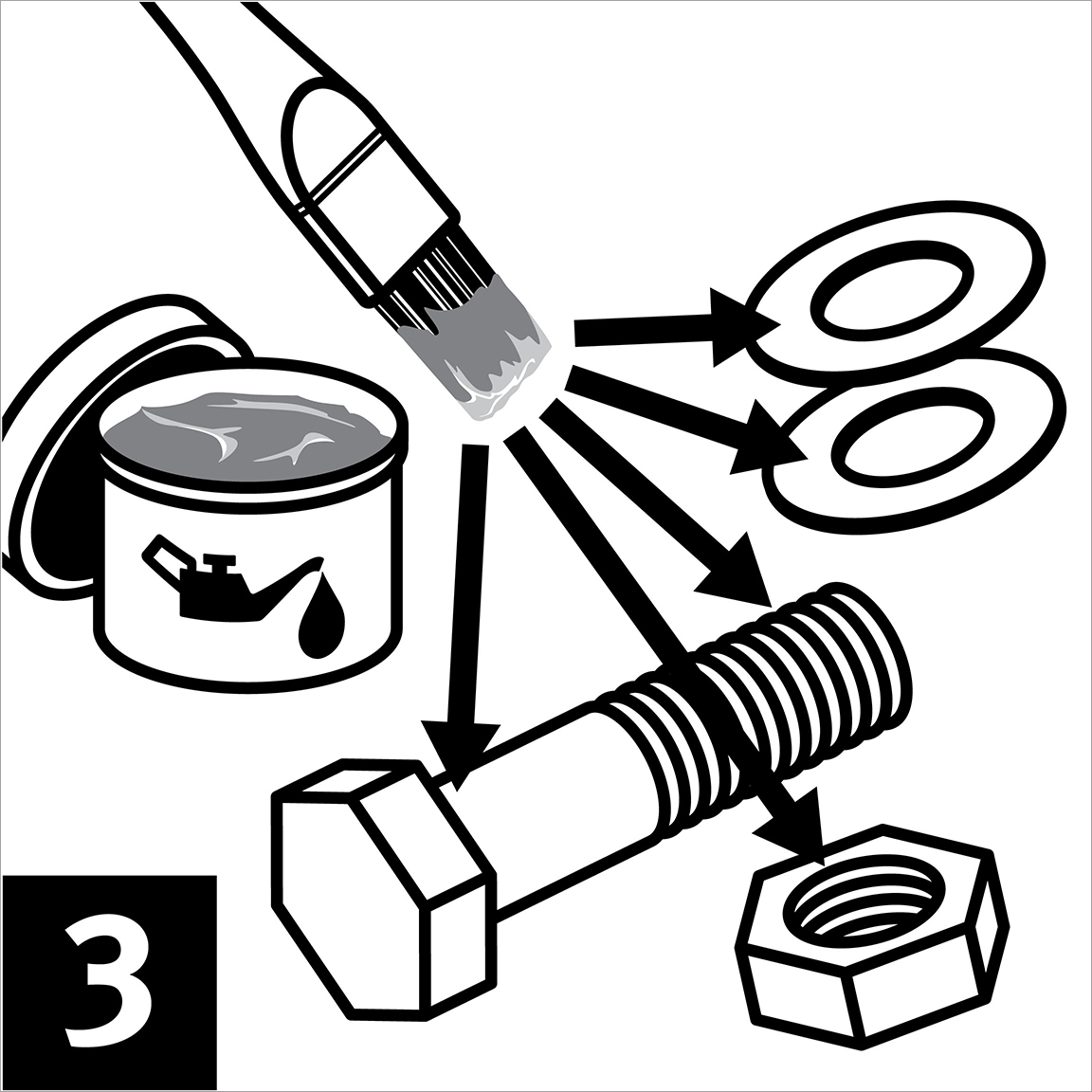

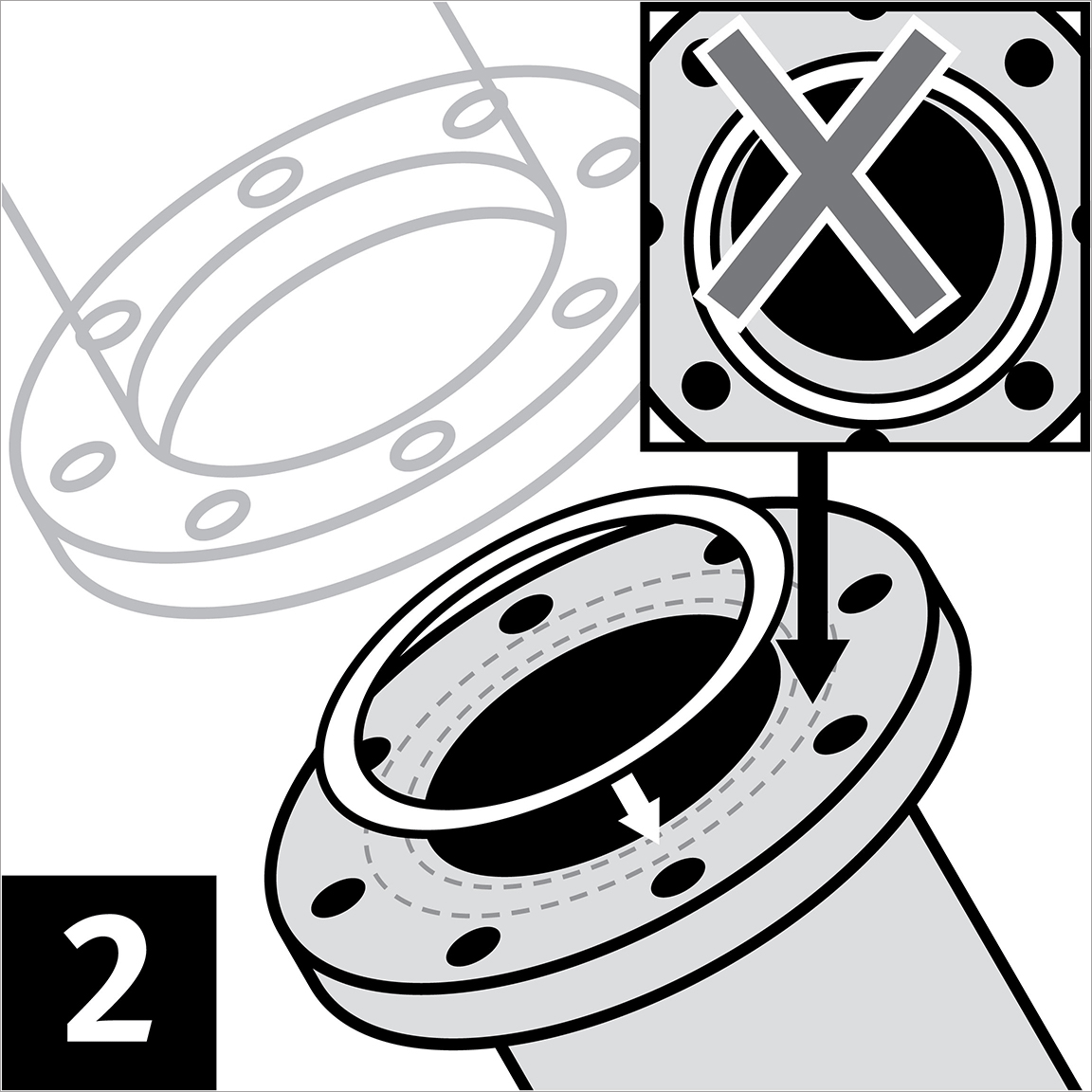

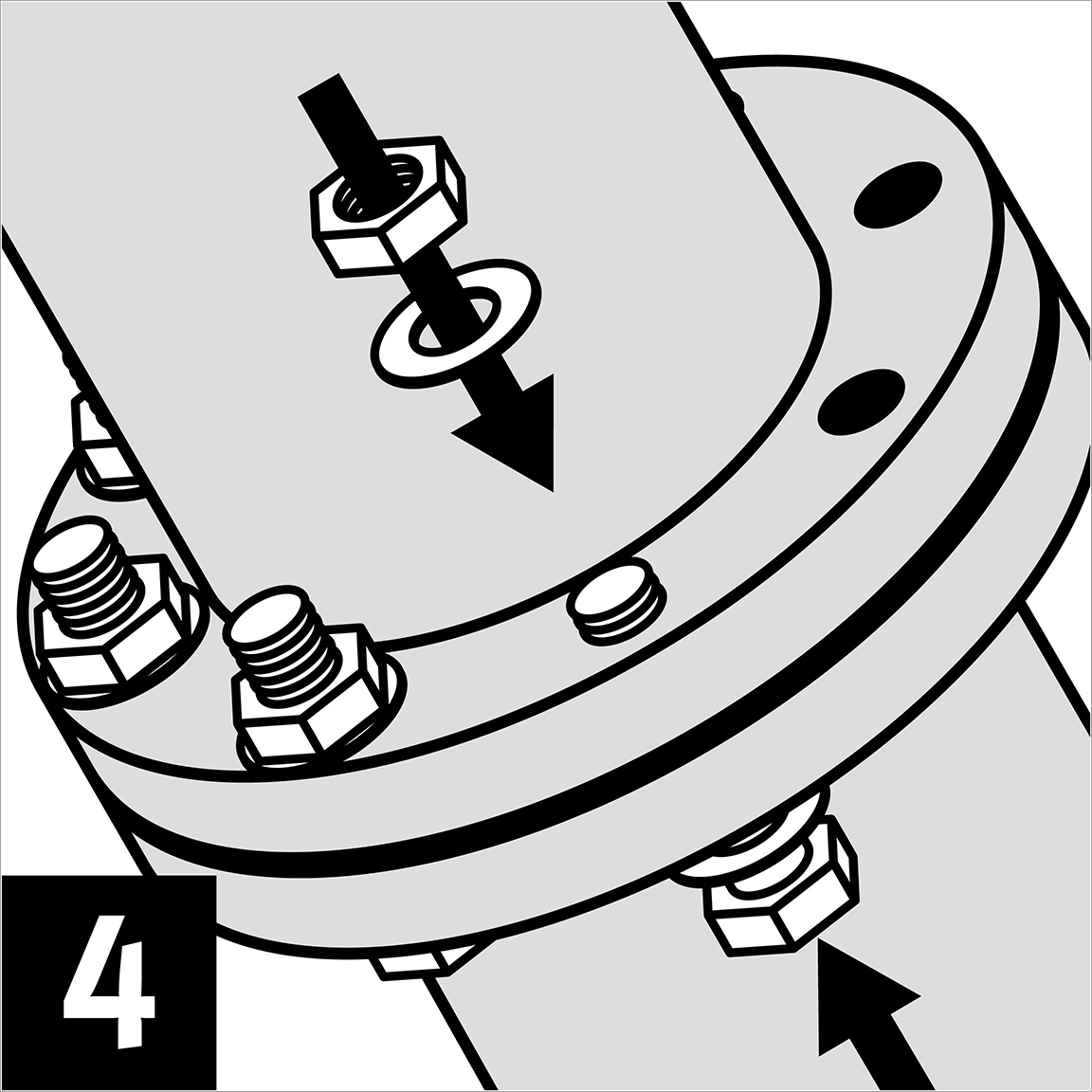

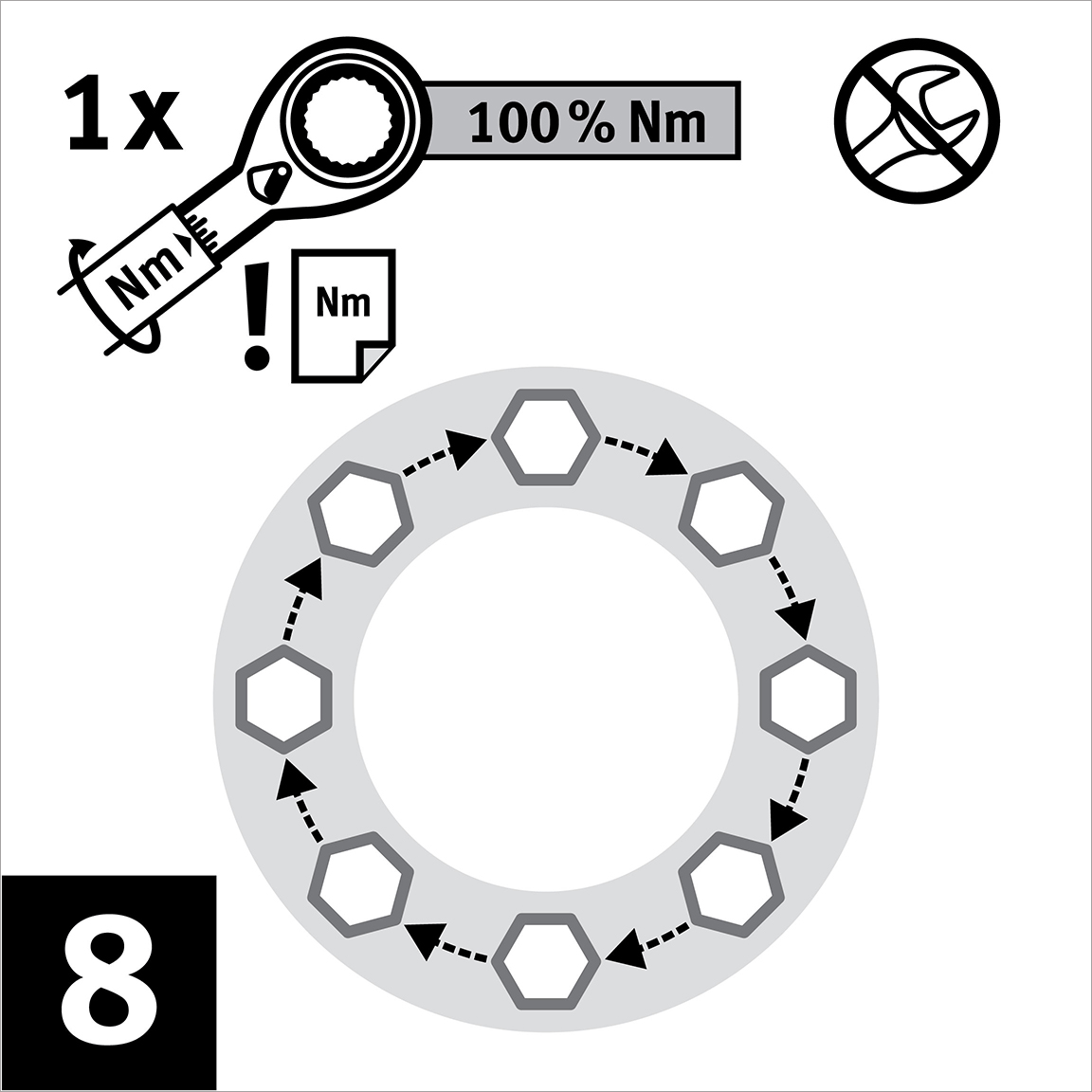

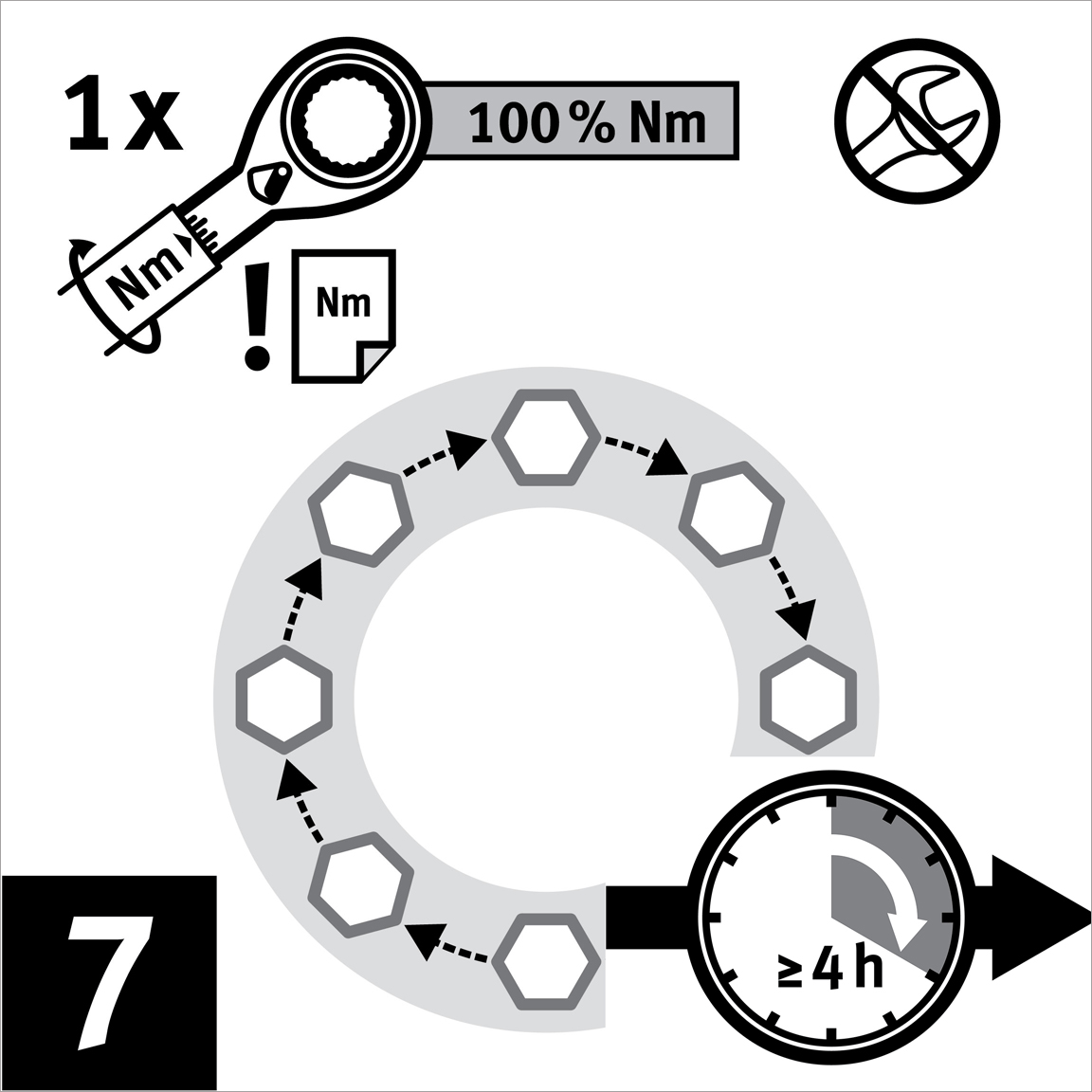

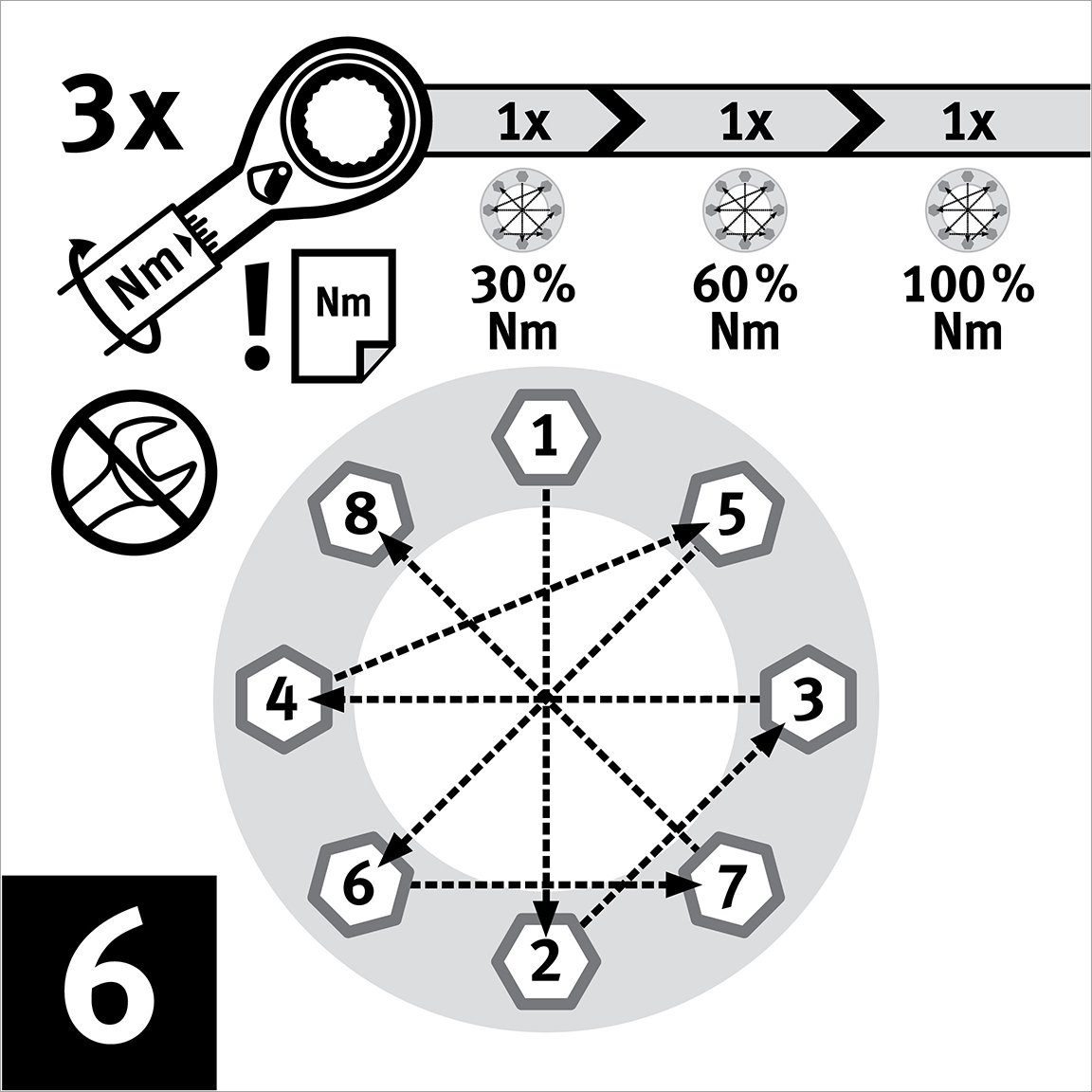

4. Attenersi alle procedure standard di installazione di flange imbullonate

Le guarnizioni GORE non richiedono speciali procedure di installazione. Tuttavia, per l'assemblaggio di connessioni flangiate con bulloni, si consiglia sempre di ricorrere alle migliori pratiche del settore, che sono state sviluppate da ASME, ESA (European Sealing Association), FSA (Fluid Sealing Association) e VDI (Association of German Engineers).

• Procedure di installazione guarnizioni ESA/FSA che garantiscono l'integrità del raccordo e la massima sicurezza
• ASME PCC-1 Guidelines for Pressure Boundary Bolted Flange Joint Assembly
• VDI 2200 - Tight flange connections: Selection, calculation, design and assembly of bolted flange connections
• ASME propone anche corsi di formazione sull'assemblaggio di raccordi flangiati con bulloni.
• Varie organizzazioni offrono anche una formazione specifica sulla norma EN 1591-4 per l'assemblaggio di raccordi flangiati con bulloni.
