Gli standard internazionali di protezione ingresso (IEC-60529) sono comunemente noti come "classificazioni IP". Definiscono il grado di protezione di un involucro contro:

  • corpi estranei solidi (accesso a parti pericolose e contro corpi estranei solidi)
  • ingresso di acqua

Gli standard nordamericani per la protezione degli involucri elettrici dall'ingresso di particelle o liquidi e dal contatto accidentale da parte del personale sono definiti dalla National Electrical Manufacturers Association (NEMA). Lo standard NEMA 250 definisce anche dei requisiti di protezione aggiuntivi, come ad esempio:

  • resistenza alla corrosione
  • invecchiamento della guarnizione
  • resistenza all'olio
  • formazione di ghiaccio all'esterno
  • struttura dell'involucro (resistenza a impatto meccanico, chiusura di porta e coperchio, ecc.)
NEMA Classificazione CEI dei gradi di protezione involucri
1 IP20
2 IP22
3 IP55
3X IP55
3R IP24
3RX IP24
3S IP55
3SX IP55
4 e 4X IP66
5 IP53
6 IP67
6P IP68
12 e 12K IP54
13 IP54

Maggiori informazioni sulle classificazioni IP e sul loro significato

Codice delle classificazioni della protezione ingresso

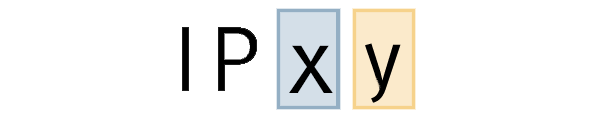

IPxy

Codice delle classificazioni della protezione ingresso

Tipo di protezione x = Corpi estranei solidi y = Liquidi e umidità
Livello di protezione 0 Nessuno 0 nessuno
1 Oggetti estranei solidi (≥ 50 mm) 1 Gocce d'acqua o condensa (che cadono verticalmente)
2 Corpi estranei solidi (≥ 12,5 mm) 2 Spruzzi d'acqua diretti (fino a 15° dalla verticale)
3 Corpi estranei solidi (≥ 2,5 mm) 3 Spruzzi d'acqua diretti (fino a 60° dalla verticale)
4 Corpi estranei solidi (≥ 1,0 mm) 4 Spruzzi d'acqua diretti (da tutte le direzioni)
5 Polvere (ingresso limitato, non dannoso) 5 Getti d'acqua a bassa pressione (da tutte le direzioni)
6 Polvere (zero ingresso di polvere) 6 Getti d'acqua ad alta pressione (da tutte le direzioni)
  7 Immersione temporanea in acqua (fino a 1 m)
  8 Immersione continua in acqua (fino a 2 m; definita dall'utente)
  9k Getti di vapore ad alta pressione (da tutte le direzioni)

I parametri chiave perché uno sfiato sia in grado di soddisfare un determinato grado di protezione IP sono la progettazione dell'involucro e le dimensioni della parte.

Gore dispone di un ampio portafoglio di prodotti di sfiato, progettati per soddisfare o superare gli standard di prestazione più rigorosi, praticamente per ogni esigenza applicativa.

I materiali e le strutture dei nostri sfiati sono rigorosamente testati e caratterizzati rispetto agli standard internazionali per la protezione da polvere, schizzi, immersione e per le prestazioni acustiche. Utilizziamo anche protocolli di collaudo aggiuntivi, sviluppati dagli ingegneri Gore, che misurano in modo più efficace l'impatto degli agenti ambientali reali su sfiati, prestazioni dell'involucro e longevità delle applicazioni. Per scoprire di più su come Gore si impegna per ottenere prestazioni superiori agli standard applicabili ai dispositivi elettronici portatili, scaricate il nostro white paper:

Se il dispositivo e l'involucro devono soddisfare gli standard IP54, IP64, IP65, IP67, IP68 o IP69k, i nostri rappresentanti e tecnici applicativi possono aiutarvi a valutare se è necessario uno sfiato e, in tal caso, a scegliere la soluzione ottimale. Siamo a vostra completa disposizione per soddisfare i vostri requisiti di progettazione, collaudo e integrazione in produzione.

Maggiori informazioni sulle classificazioni NEMA e sul loro significato

Codice delle classificazioni NEMA

Le classificazioni NEMA utilizzano una scala numerica, da 1 a 13, per specificare i tipi e i livelli di protezione ambientale fornita da un involucro all'elettronica interna.

L'aggiunta di una o più lettere al numero indica una variante nei livelli di protezione.

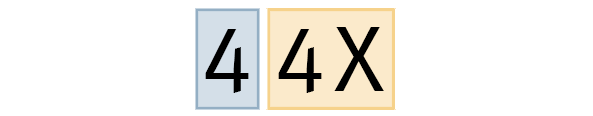

4 4X

Ad esempio, NEMA 4X include le stesse protezioni di NEMA 4, ma la X indica una differenza. In questo caso una protezione aggiuntiva contro gli agenti corrosivi.

I tipi di protezione normalmente richiesti per sigillare o sfiatare gli involucri contenenti componenti elettronici sono brevemente riepilogati nella tabella seguente (vedere www.nema.org per le definizioni complete, le caratteristiche e i criteri di test per tutti i tipi di involucro NEMA).

Classificazione involucro NEMA Posizione non pericolosa L'involucro protegge le apparecchiature da:
Ingresso di corpi estranei solidi Ingresso di acqua Altre condizioni dannose
1 All'interno Sporcizia per caduta (ma non a tenuta di polvere) Contatto accidentale con l'apparecchiatura
2 All'interno Sporcizia per caduta. Contatto accidentale con l'apparecchiatura,
gocciolamento.		 Forte condensa, come nel raffrescamento e nelle lavanderie.
3 All'interno o all'esterno Sporcizia per caduta, polvere aerotrasportata. Pioggia, nevischio, neve. Accumulo di ghiaccio all'esterno.
3X Come 3, con protezione aggiuntiva da agenti corrosivi.
3R All'interno o all'esterno Sporcizia per caduta (senza protezione da polvere). Gocciolamento/schizzi leggeri.
Pioggia, nevischio, neve.		 Accumulo di ghiaccio all'esterno.
3RX Come 3R, con protezione aggiuntiva da agenti corrosivi.
3S All'interno o all'esterno Sporcizia per caduta, polvere aerotrasportata Gocciolamento/schizzi leggeri.
Pioggia, nevischio, neve.		 I meccanismi esterni dell'involucro funzionano anche in presenza di ghiaccio.
3SX Come 3S, con protezione aggiuntiva da agenti corrosivi.
4 All'interno o all'esterno Sporcizia per caduta, polvere aerotrasportata. Pioggia, nevischio, neve.
Spruzzi o acqua diretta da un tubo.		 Accumulo di ghiaccio all'esterno.
4X Come 4, con protezione aggiuntiva da agenti corrosivi.
5 All'interno Sporcizia per caduta, deposito di polvere aerotrasportata, lanugine, fibre e insetti volanti. Gocciolamento/schizzi leggeri.
6 All'interno o all'esterno Sporcizia per caduta. Gocciolamento/schizzi leggeri.
Pioggia, nevischio, neve.
Acqua diretta da tubo flessibile		 Accumulo di ghiaccio esterno.
Immersione temporanea occasionale in acqua a profondità limitata.
6P Come 6, con protezione aggiuntiva da immersione prolungata e agenti corrosivi.
12 All'interno Sporcizia per caduta, polvere circolante, lanugine, fibre e insetti volanti. Gocciolamento/schizzi leggeri Per involucri SENZA prefratture.
12K Come 12, tranne per involucri CON prefratture.
13 All'interno Sporcizia per caduta, polvere circolante, lanugine, fibre e insetti volanti. Gocciolamento/schizzi leggeri Spruzzi, schizzi e infiltrazioni di olio e refrigeranti non corrosivi.

Gore dispone di un ampio portafoglio di prodotti di sfiato progettati per soddisfare o superare gli standard di prestazione più rigorosi, praticamente per ogni esigenza applicativa.

I materiali e le strutture dei nostri sfiati sono rigorosamente testati e caratterizzati rispetto a molteplici standard internazionali e nordamericani per la protezione da polvere, schizzi e immersione.

Inoltre, utilizziamo protocolli di collaudo aggiuntivi, sviluppati dagli ingegneri Gore, che misurano in modo più efficace l'impatto reale delle condizioni ambientali sugli sfiati, l'integrità degli involucri e la longevità delle applicazioni.

Per scoprire di più su come Gore si impegna per ottenere prestazioni superiori agli standard dotando i dispositivi di elettronici di sfiati, scaricate i nostri white paper:

Se il dispositivo e l'involucro devono soddisfare gli standard IP o NEMA, i nostri rappresentanti e tecnici applicativi possono aiutarvi a valutare se è necessario uno sfiato e, in tal caso, a scegliere la soluzione ottimale. Siamo a vostra completa disposizione per soddisfare i vostri requisiti di progettazione, collaudo e integrazione in produzione.
